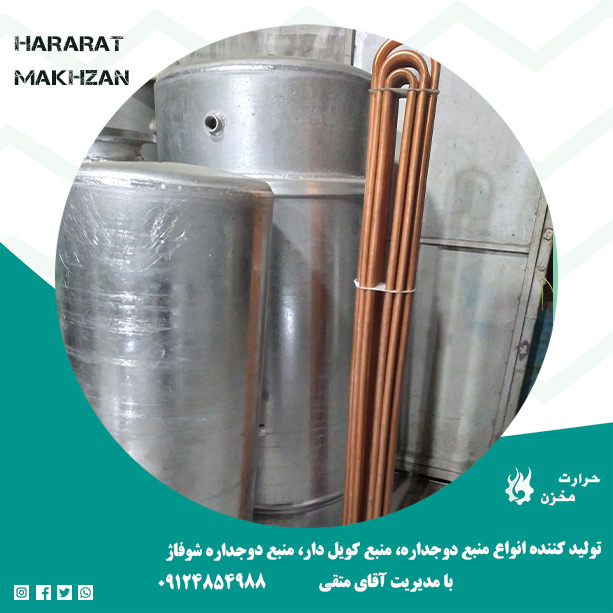

منبع دوجداره چیست و چگونه با کویل مسی کار می کند؟

منبع شوفاژ مخزن یک آبگرمکن غیر مستقیم است که جهت تامین آب گرم مصرفی بهداشتی در ساختمان هایی که موتورخانه مرکزی دارند، استفاده می شود.
این منبع از دو استوانه تشکیل شده است که بصورت تو در تو قرار گرفته اند.
استوانه داخلی حاوی آب شهر و استوانه خارجی حاوی آب گرم از سیستم موتورخانه (بویلر) است.
آب شهر در استوانه داخلی با گذر از کویل مسی گرم شده و به سمت شیر تخلیه منبع هدایت می شود.

کویل مسی چیست و چگونه عمل می کند؟

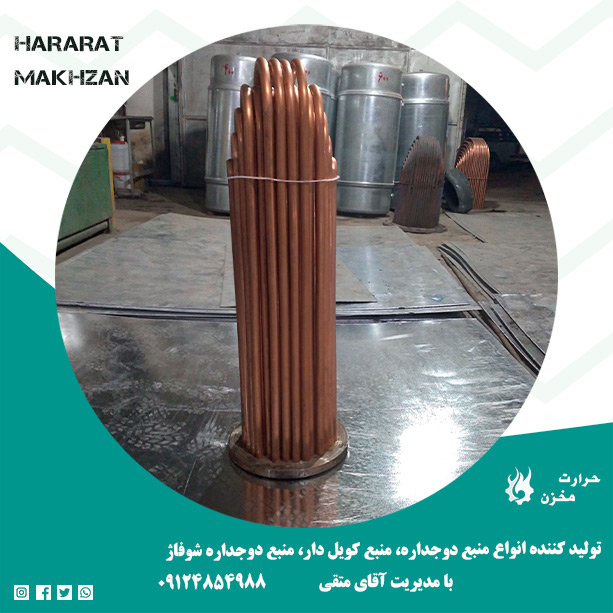

کویل مسی یک لوله حلزونی از جنس مس است که در داخل استوانه داخلی منبع دوجداره قرار دارد.
این لوله با آب گرم از سیستم بویلر پر شده و حرارت خود را به آب شهر منتقل می کند.
بنابراین، کویل مسی نقش یک مبدل حرارتی را در منبع دوجداره ایفا می کند.
کویل مسی به دلایل زیر از جنس مس ساخته شده است:

• مس یک فلز با هدایت حرارتی بالا است و به راحتی حرارت خود را به آب منتقل می کند.
• مس یک فلز با مقاومت بالا در برابر خوردگی و رسوبات آب است و عمر طولانی تری نسبت به فلزات دیگر دارد.
• مس یک فلز با قابلیت انعطاف پذیری بالا است و به راحتی به شکل حلزون خمیده می شود.

چگونه منبع دوجداره را انتخاب و نصب کنیم؟برای انتخاب و نصب منبع دوجداره باید به نکات زیر توجه کنید:

• ظرفیت منبع دوجداره باید براساس نیاز ساختمان و تعداد واحدهای مصرف کننده آب گرم تعیین شود.
  به عنوان قانون کلی، هر واحد نیاز به 50 لیتر آب گرم در ساعت دارد.
• ضخامت و جنس ورق های استفاده شده در ساخت کویل مسی سفارشی منبع دوجداره باید با توجه به فشار و دمای آب در سطح مناسب باشد.
  به عنوان قانون کلی، جداره داخلی باید ضخامت بالاتر از جداره خارجی داشته باشد.
• طول و قطر کوئل مسي باید با توجه به ظرفيت حرارتي بيلور و نيروي پمپ های سيستم تعيين شود.


  چگونه منبع دوجداره را انتخاب و نصب کنیم؟ (ادامه)

  برای انتخاب و نصب منبع دوجداره باید به نکات زیر توجه کنید (ادامه):

  • محل نصب منبع دوجداره باید در نزدیکی بویلر و پمپ های سیستم باشد تا از اتلاف حرارتی و فشاری جلوگیری شود.
    همچنین باید فاصله کافی بین منبع و دیوار و سقف وجود داشته باشد تا در صورت نیاز به تعمیر و تعویض قابل دسترسی باشد.
  • لوله کشی منبع دوجداره باید با رعایت استانداردهای مربوطه و با استفاده از متعلقات مناسب انجام شود.
    لوله های آب شهر و آب گرم مصرفی باید از جنس پلی اتیلن یا پلی پروپیلن باشند.
    لوله های آب گرم سیستم باید از جنس مس یا فولاد باشند. شیر ها، فلنج ها، ولو ها، ترموستات ها، ترمومتر ها، سطح سنج ها، فشارسنج ها، آبگیر ها، آبگیر خودکار، وانتیل ها و … باید با توجه به نوع و ظرفیت منبع انتخاب شوند.
  • عایق کاری منبع دوجداره باید با استفاده از مواد عایق حرارتی مناسب انجام شود
    تا از از دست رفتن حرارت جلوگیری شود. عایق کاری باید شامل جداره های منبع، لوله های آب گرم مصرفی و سیستم، شیر ها و متعلقات دیگر باشد.
    عایق کاری باید به صورت یکپارچه و بدون فضای خالی انجام شود.

  چه مزایا و معایبی در استفاده از منبع دوجداره وجود دارد؟

  مزایای استفاده از منبع دوجداره عبارتند از:

  • امکان تامین آب گرم به صورت پیوسته و در سطح مطلوب در ساختمان های با ظرفیت مصرف بالا
  • کاهش مصرف انرژی و صرفه جویی در هزینه های سوخت به دلیل استفاده از حرارت بازگشت سیستم گرمایش
  • افزایش راندمان سیستم گرمایش به دلیل کاهش فشار در خط آب گرم
  • در افزایش عمر بويلر به دليل كاهش رسوبات در لوله‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌


    چه مزایا و معایبی در استفاده از منبع دوجداره وجود دارد؟ (ادامه)

    معایب استفاده از منبع دوجداره عبارتند از:

    • فضای بیشتر برای نصب و تعمیر منبع دوجداره نسبت به آبگرمکن های مستقیم نیاز است
    • به عایق کاری مناسب برای جلوگیری از از دست رفتن حرارت و کاهش راندمان نیاز است
    • نیاز به تعویض دوره ای کویل مسی در صورت خوردگی یا رسوب گذاری

    نتیجه گیری

    یک آبگرمکن غیر مستقیم  است منبع دوجداره که با استفاده از کویل مسی آب شهر را با حرارت آب گرم سیستم گرمایش گرم می کند.
    این منبع در ساختمان هایی که موتورخانه مرکزی دارند، برای تامین آب گرم بهداشتی استفاده می شود.
    استفاده از منبع دوجداره مزایا و معایب خاص خود را دارد که باید در هنگام انتخاب و نصب آن به آنها توجه شود.

    کلمات کلیدی: منبع دوجداره، کویل مسی، آبگرمکن، موتورخانه

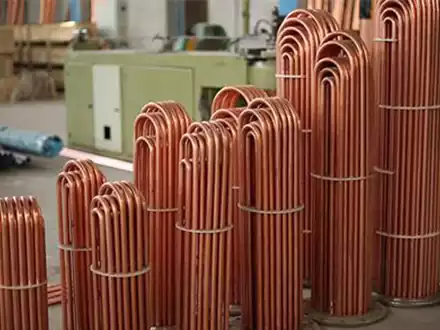

    انواع کویل مسی

    کویل‌های مسی در انواع مختلفی از جمله شاخه‌ای، کلاف و مویی تولید می‌شوند. هر یک از این انواع، با توجه به ویژگی‌ها و کاربردهای خاص خود، در صنایع مختلف مورد استفاده قرار می‌گیرد. به عنوان مثال، کویل مسی برج خنک کننده برای خنک‌سازی آب در صنایع مختلف و کویل مسی آب گرم برای گرمایش ساختمان‌ها کاربرد دارد.

    مزایای استفاده از کویل مسی

    • رسانایی حرارتی بالا: مس یکی از بهترین رساناهای حرارت است و به همین دلیل، کویل‌های مسی به سرعت حرارت را منتقل می‌کنند.
    • دوام و طول عمر بالا: کویل‌های مسی در برابر خوردگی و زنگ‌زدگی بسیار مقاوم هستند و در نتیجه، طول عمر بالایی دارند.
    • انعطاف‌پذیری: کویل‌های مسی را می‌توان به راحتی به شکل‌های مختلف خم کرد و در مکان‌های مختلف نصب کرد.
    • بازدهی انرژی: استفاده از کویل‌های مسی باعث افزایش بازدهی انرژی در سیستم‌های حرارتی و برودتی می‌شود.

    انتخاب و خرید کویل مسی و فروش

    برای انتخاب بهترین نوع کویل مسی برای سیستم خود، باید عوامل مختلفی مانند نوع سیال، دبی جریان، اختلاف دما و فشار را در نظر بگیرید. همچنین، قیمت کویل مسی به عوامل مختلفی از جمله جنس، اندازه و نوع آن بستگی دارد.

    مقایسه کویل مسی با آلومینیومی

    کویل مسی به دلیل مزایای ذکر شده، نسبت به کویل‌های آلومینیومی برتری دارد. اگرچه آلومینیوم نیز رسانایی حرارتی خوبی دارد، اما در برابر خوردگی مقاومت کمتری داشته و طول عمر پایین‌تری دارد. همچنین، کویل‌های مسی در برابر فشارهای بالا مقاوم‌تر هستند.

    نصب، تعمیر و نگهداری کویل مسی

    نصب کویل مسی نیاز به تخصص و دقت بالایی دارد. برای اطمینان از عملکرد صحیح سیستم، توصیه می‌شود نصب کویل مسی را به تکنسین‌های مجرب بسپارید. همچنین، تعمیر کویل مسی در صورت بروز مشکل باید توسط افراد متخصص انجام شود. با انجام تعمیرات دوره‌ای و نگهداری مناسب، می‌توان طول عمر کویل مسی را افزایش داد.

کویل مسی؛ بررسی جامع ساختار، کاربرد و اهمیت آن در تاسیسات حرارتی و برودتی

کویل مسی به عنوان یکی از حیاتی‌ترین اجزاء در سیستم‌های تهویه مطبوع، تبرید و تاسیسات مکانیکی شناخته می‌شود. این قطعات که از لوله‌های مسی با رسانایی حرارتی بالا تشکیل شده‌اند، نقشی کلیدی در انتقال گرما بین سیالات مختلف ایفا می‌کنند. درک دقیق ساختار و عملکرد این تجهیزات برای مهندسان، تکنسین‌ها و فعالان حوزه تاسیسات ضروری است تا بتوانند بهره‌وری سیستم‌های خود را به حداکثر رسانده و طول عمر تجهیزات را افزایش دهند.

ساختار فنی و متریال به کار رفته در کویل مسی

ساختار کویل مسی بر پایه ویژگی‌های منحصر‌به‌فرد فلز مس بنا شده است. مس به دلیل ضریب انتقال حرارت بسیار بالا، مقاومت در برابر خوردگی و انعطاف‌پذیری در حین فرآیند خم‌کاری، بهترین گزینه برای ساخت مبدل‌های حرارتی است. در ساخت این کویل‌ها، لوله‌های مسی با قطرها و ضخامت‌های مختلف به صورت مارپیچ یا رفت و برگشتی آرایش می‌یابند. برای افزایش سطح تبادل حرارت، معمولاً از فین‌های آلومینیومی یا مسی استفاده می‌شود که به صورت مکانیکی یا هیدرولیکی بر روی لوله‌ها پرس می‌شوند. این ترکیب، نرخ انتقال حرارت را به شدت افزایش داده و موجب کوچک‌تر شدن ابعاد کلی مبدل می‌شود.

انواع کویل مسی در سیستم‌های تهویه مطبوع

تنوع در طراحی کویل‌ها باعث شده تا برای هر کاربرد خاص، نوع متفاوتی از آن‌ها استفاده شود. رایج‌ترین انواع عبارتند از:

• کویل‌های DX (انبساط مستقیم): این کویل‌ها مستقیماً با مبرد در ارتباط هستند و در اواپراتور سیستم‌های کولر گازی و اسپلیت استفاده می‌شوند.
• کویل‌های آب گرم و آب سرد: این دسته از کویل‌ها برای انتقال حرارت بین آب (به عنوان سیال حامل انرژی) و جریان هوای عبوری از فن‌کوئل‌ها یا هواسازها طراحی شده‌اند.
• کویل‌های کندانسوری: در یونیت‌های خارجی سیستم‌های تهویه مطبوع، این کویل‌ها وظیفه دفع گرمای مبرد به محیط بیرون را بر عهده دارند.

نقش کویل مسی در بهینه‌سازی مصرف انرژی

یکی از دلایل اصلی محبوبیت کویل مسی، تاثیر مستقیم آن بر راندمان انرژی است. به دلیل رسانایی حرارتی عالی مس، افت دما در طول مسیر انتقال حرارت به حداقل می‌رسد. در سیستم‌های بزرگ مانند چیلرها و هواسازهای صنعتی، استفاده از کویل‌های استاندارد با تعداد ردیف و تراکم فین مناسب، باعث می‌شود که کمپرسور یا بویلر با فشار کمتری کار کنند. این موضوع نه تنها منجر به کاهش هزینه‌های جاری و مصرف برق می‌شود، بلکه استهلاک قطعات مکانیکی سیستم را نیز به شدت کاهش می‌دهد.

فرآیند تولید و استانداردهای ساخت

تولید یک کویل باکیفیت نیازمند دقت مهندسی بالا است. فرآیند تولید شامل مراحل برش لوله‌ها، خم‌کاری، فین‌زنی و در نهایت تست فشار است. لوله‌های مسی باید فاقد هرگونه ناخالصی باشند تا در برابر فشارهای عملیاتی بالا و تغییرات ناگهانی دما دچار ترک‌خوردگی نشوند. استانداردهای جهانی نظیر ASTM برای ضخامت لوله‌ها و کیفیت آلیاژ مس تعیین‌کننده هستند. هرگونه نقص در جوشکاری یا اتصال لوله‌ها به کلکتورهای ورودی و خروجی می‌تواند منجر به نشت مبرد یا سیال شده و کل سیستم را از کار بیندازد.

چالش‌ها و اشتباهات رایج در نگهداری کویل‌های مسی

عدم توجه به نگهداری صحیح، عمر مفید کویل‌ها را کاهش می‌دهد. برخی از اشتباهات رایج عبارتند از:

• عدم شستشوی دوره‌ای: تجمع گرد و غبار، چربی و آلاینده‌ها بین فین‌ها باعث کاهش جریان هوا و افت شدید راندمان می‌شود.
• استفاده از شوینده‌های خورنده: استفاده از مواد شیمیایی بسیار اسیدی یا قلیایی برای تمیزکاری، باعث خوردگی سریع مس و سوراخ شدن لوله‌ها می‌شود.
• نصب غیرتخصصی: عدم تراز بودن کویل یا وارد کردن فشار بیش از حد در هنگام اتصالات، باعث تنش‌های مکانیکی و ایجاد نشتی در محل جوش‌ها خواهد شد.
• نادیده گرفتن خوردگی گالوانیک: در صورت تماس مستقیم مس با فلزات غیرهم‌جنس در محیط مرطوب، خوردگی تسریع می‌شود که باید با عایق‌کاری مناسب از آن جلوگیری کرد.

عوامل موثر بر قیمت و انتخاب کویل مناسب

در هنگام خرید یا طراحی سیستم، فاکتورهای متعددی بر انتخاب کویل تاثیرگذار هستند. قیمت مس در بازارهای جهانی اولین عامل نوسان قیمت است. علاوه بر آن، تعداد ردیف لوله‌ها، تراکم فین (FPI)، ضخامت دیواره لوله (گوشت لوله) و نوع پوشش محافظ (مانند کوتینگ‌های ضد خوردگی برای مناطق ساحلی) تعیین‌کننده قیمت نهایی هستند. انتخاب کویل باید بر اساس محاسبات دقیق بار حرارتی و دبی سیال انجام شود تا از خرید تجهیزات بیش‌از‌حد بزرگ یا کوچک جلوگیری گردد.

تاثیر شرایط محیطی بر طول عمر کویل

محل نصب سیستم‌های تاسیساتی تاثیر مستقیمی بر استهلاک کویل مسی دارد. در محیط‌های ساحلی یا صنعتی که هوا حاوی نمک یا گازهای خورنده است، کویل‌های مسی بدون محافظ در معرض خوردگی حفره‌ای قرار می‌گیرند. برای افزایش طول عمر در این شرایط، استفاده از کویل‌های با پوشش‌های محافظ اپوکسی یا بلوفین (Blue Fin) توصیه می‌شود. این پوشش‌ها یک لایه محافظ ایجاد کرده و از تماس مستقیم عوامل خورنده با سطح مس جلوگیری می‌کنند بدون اینکه تاثیر منفی قابل توجهی بر انتقال حرارت داشته باشند.

پرسش‌های متداول درباره کویل‌های مسی

۱. چرا کویل‌های مسی بر کویل‌های آلومینیومی ترجیح داده می‌شوند؟
مس رسانایی حرارتی بسیار بهتری نسبت به آلومینیوم دارد و مقاومت مکانیکی آن در برابر فشار و ضربه بالاتر است، که باعث دوام بیشتر آن در سیستم‌های تحت فشار می‌شود.

۲. بهترین روش برای تمیز کردن کویل چیست؟
استفاده از آب با فشار ملایم و شوینده‌های مخصوص مبدل‌های حرارتی که فاقد مواد خورنده قوی هستند، بهترین روش برای حفظ سلامت فین‌ها و لوله‌ها است.

۳. آیا امکان تعمیر کویل مسی وجود دارد؟
بله، در صورت نشتی‌های کوچک، امکان جوشکاری نقره یا استفاده از اتصالات مخصوص وجود دارد، اما اگر خوردگی گسترده باشد، تعویض کامل کویل برای جلوگیری از خرابی‌های بعدی توصیه می‌شود.

۴. منظور از تعداد ردیف در کویل چیست؟
تعداد ردیف‌ها نشان‌دهنده تعداد دفعاتی است که جریان هوا از میان لوله‌های مسی عبور می‌کند. افزایش تعداد ردیف‌ها باعث افزایش سطح تبادل حرارت و در نتیجه افزایش توان سرمایشی یا گرمایشی می‌شود.

نتیجه‌گیری

کویل مسی به عنوان قلب تپنده سیستم‌های تبرید و گرمایش، نقشی غیرقابل انکار در بازدهی تاسیسات مدرن ایفا می‌کند. شناخت دقیق ساختار، رعایت اصول نگهداری و انتخاب صحیح بر اساس نیازهای فنی پروژه، نه تنها منجر به افزایش طول عمر سیستم می‌شود، بلکه هزینه‌های انرژی را به شکل چشمگیری کاهش می‌دهد. با توجه به اهمیت این قطعه در استانداردهای تهویه مطبوع، سرمایه‌گذاری بر روی محصولات باکیفیت و اجرای دقیق سرویس‌های دوره‌ای، کلید دستیابی به عملکرد بهینه و پایدار در هر نوع پروژه تاسیساتی است.
