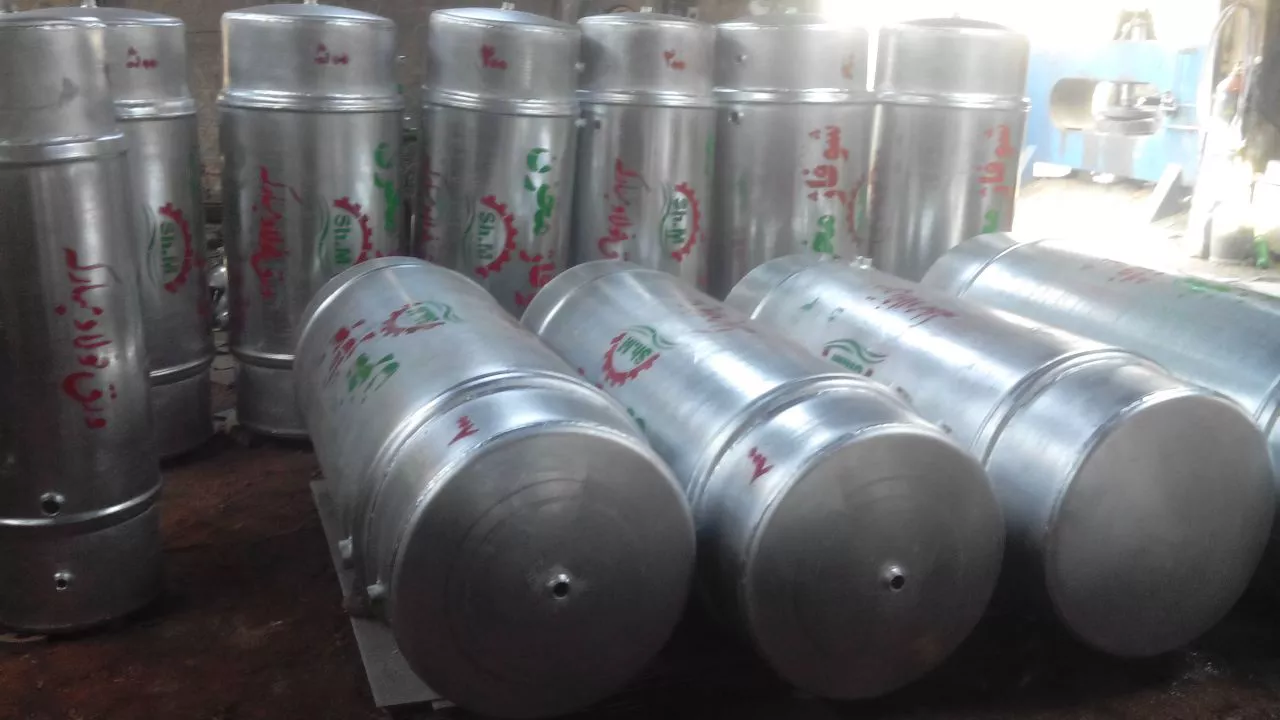

منبع کویل دار

منبع کویل دار حرارت مخزن

کویل مسی

تولید منبع کویل دار

منابع آب گرم یا منبع کویل دار جهت تامین حرارت و تغییر دمای مایعات
یک قطعه فنی به نام کویل (کوئل) نیاز دارند که این قطعه ی حساس
وظیفه ی گرم کردن و اتومات کردن جهت متعادل شدن دمای آب و
رساندن آن به درجه ی مورد نظر کاربر را دارد. منابع کویل دار به جهت
حفظ دمای مناسب آب، جلوگیری هدر رفت منابع انرژی و همچنین امنیت
و پیشگیری از هرگونه حادثه ی احتمالی نیاز به بدنه ی دو جداره با ورق
های بسیار با کیفیت تحت کنترل استاندارد های جهانی دارد، حرارت
مخزن یکی از بهترین برند های تولید کننده مخزن کویل دار می باشد.

منبع کویل دار

کارکرد منبع کویل دار به این صورت است که آب سرد پس از ورود به مخزن آب
گرم یا بویلر به بخار آب تبدیل می گردد، سپس بخار حاصل در لوله های کویل از
جنس مس یا استیل در داخل دیگ یا همان منبع دوجداره تزریق می شود و در
مجاورت مایعات داخل منبع باعث گرم شدن آب در مجاورت کویل می شود.
جنس منابع کویل دار بستگی به نوع کاربرد، مکان مورد استفاده از نظر شرجی و
دمای هوا همچنین فشار داخل مخزن و حرارت مورد نظر محاسبه می گردد که البته
متغییر های دیگری نیز دخیل می باشند که متخصصان این مرکز با دقت بسیار آنها
را بررسی می نمایند.

منبع کوئل دار

منبع کویل دار

لوازم منبع کویل دار:

منبع کویل دار یا منبع کویلی یک نوع مبدل حرارتی می باشد که دارای پوسته و لوله می باشد و آب گرم
خانگی و تجاری و صنعتی را تهیه می نماید که شکل آن به صورت استوانه ای افقی یا عمودی یا بهتر می توان
گفت ایستاده می باشد و شکل استوانه ای آن به موتورخانه و یا محل قرار گرفتن آن بستگی دارد .
از دیگر اجزای این منبع می توان به دو عدد عدسی محدب در بالا و پایین منبع و یک یا چند رشته کویل دار تشکیل شده است.

منبع کویل دار

لوازم منبع کوئل دار:

بدنه منبع کویلدار از ورق گالوانیزه گرم با ضخامت:
3 تا 16 میلیمتر با توجه به ابعاد و ظرفیت و فشار منبع تهیه می شود که از جنس های مختلف مانند مس و
گالوانیزه می باشد که با توجه به مصرف آن در کار انتخاب می شود.
قیمت منبع کوئل دار وابسته به ظرفیت کیفیت بدنه، جنس و مقدار کویل ها و غیره می باشد .

منبع کویل دار

ظرفیت منبع کویلی

منبع کویل دار در ظرفیت های ۳۰۰ الی ۱۰۰۰۰ لیتر و در دو حالت عمودی و افقی بسته به نیاز مشتری و متناسب با محل نصب و با توجه به ارتفاع و اندازه موتورخانه و همچنین با توجه به دربهای ورودی تا موتورخانه می شوند.

مراحل تولید در کارگاه حرارت مخزن

کلیه مراحل تولید در کارگاه حرارت مخزن با توجه به جزئیات ریز و درشت صورت می گیرد و زیر نظر متخصصین و کارکنان باتجربه در این حوزه می باشد.
به غیر از متخصصین در این زمینه استفاده از متریال با
کیفیت و بکارگیری ورق های مناسب ضخامت کافی متناسب با نیاز کار استفاده می شود که طول عمر این منبع های کویل دار را بالا برده و توسط دستگاه پرس و لبه زن پیشرفته و تضمینی می باشند .

منبع کوئل دار چیست ؟

منبع کویل دار از نوع منابع جهت تهیه آبگرم در مصارف خانگی سبک و مصارف صنعتی نیمه سنگین می باشند که کارکرد آن به این صورت می باشد که آب گرم شده توسط بویلر در سیستم به داخل کویل ها جریان می یابد و باعث بالا رفتن دمای آب سرد و داخل کویل ها منبع جریان دارد می گردد .

داخل منبع

داخل این منبع ها کویل به صورت مارپیچ می باشد و جنس آن از مس، استیل و گالوانیزه می باشد و با توجه به سفارش و نیاز مشتری اعم از فشار، هدایت حرارت مورد خواسته مشتری و بار حرارتی سیستم و غیره تهیه می شود.
همچنین می توان گفت کویل هایی که از جنس مسی می باشند از نظر طول عمر و بالا بودن
ضریب هدایت حرارتی بسیار صرفه اقتصادی دارند و استاندارد می باشند.
منابع کویل دار را بر اساس نحوه قرارگیری در سیستم می توان به دو دسته منبع کویلدار ایستاده و منبع کویلدار افقی تقسیم بندی نمود
که بسته به محیط در دسترس در داخل موتورخانه طراحی و استفاده می گردد.

منبع کویل دار

منبع کویل دار ایستاده یا همان عمودی

منبع کوئل دار عموما از ورق فولادی با روکش گالوانیزه ساخته می شوند که به جز مواردی که کاربری
خاص با توجه به نیاز و خواسته سفارش دهنده می باشد و ضخامت ورق های بدنه دستگاه بسته
به فشار کاری و دمای کاری دستگاه و همچنین حدود مجاز آیین نامه ای از 4 میلیمتر الی 16 میلیمتر
متغیر می باشد و همچنین کویل های داخل منبع نیز بسته به جنس کویل، شرایط کاری و پیشنهادات
آیین نامه ضخامت خاصی داشته که توسط کارشناسان این مجموعه بسته به شرایط موجود، طراحی
و پیشنهاد خواهد شد.

مکانیزم کار منبع کوئل دار

در این منبع ها کوئل دار آب گرم تولید شده و یا بخار به کویل های منبع وارد می شود و در
کویل ها می چرخد و آب سرد توسط کویل ها گرم می گردد و به سوی واحد مسکونی می رود
تا مورد استفاده قرار گیرد و در صورت استفاده نشدن به داخل منبع هدایت می شود و باعث کاهش
مصرف انرژی می شود .
روش کار این گونه است که سیال گرم کننده که در داخل یک بویلر آبگرم
یا هر وسیله مشابه گرم شده و وارد کویل ها می گردد و سیال گرم شونده که در اطراف این کویل ها
در داخل آن منبع جریان دارد دمای آن بالا می رود و پس از رسیدن به دمای مورد نظر به سمت واحد
های مصرفی جریان می یابد.

جدول محاسبات سریع منبع :

1. ظرفیت های عنوان شده ظرفیت های استاندارد می باشد و ظرفیت ها به درخواست مشتری قابل
می باشد.

2. منابع کویل دار در حالت ایستاده و افقی قابل تولید می باشد.
3. ضخامت و ابعاد به منظور کاهش هزینه و اقتصادی بودن این مجموعه بوده و به سفارش خریداران محترم
قابل تغییر می باشد.

4. در صورت تولید با ابعاد اختصاصی و ضخامت های مورد درخواست، قیمت منبع کویل دار از قیمت ابعاد
دیفالت بیشتر خواهد بود.

5. میزان حرارتی پیشنهاد شده در جدول فوق طبق استاندارد های بین المللی و مقررات ملی ساختمان
طراحی و گشته است که قابل تغییر می باشد.

ادامه

6. واحد کوچک مسکونی به واحد با زیر بنای حداکثر 75 متر مربع، واحد مسکونی متوسط یک واحد با متراژ
75 الی 120 متر مربع و واحد مسکونی بزرگ به واحد مسکونی با زیر بنای بالای 120 متر مربع و تعداد
سرویس بهداشتی بیشتر در هر واحد اطلاق می گردد.
7. تعداد واحد مسکونی پیشنهاد شده در جدول بالا بر اساس تجربه طراحان منابع فلزی
تدوین گشته و هدف از آن راهنمایی خریداران محترم جهت انتخاب ساده تر منبع کویل دار می باشد.
گرچه انتخاب صحیح منبع کویلی بر اساس آیین نامه های عنوان شده در متن سایت ، بر حسب
حداکثر میزان مصرف آبگرم در هر واحد و ضرایب و فرمول های مربوطه به دست خواهد آمد.
8. به علت متغیر بودن قیمت مواد اولیه مصرفی همچون ورق گالوانیزه ، مس و …. برای استعلام قیمت
با کارشناسان ما تماس بگیرید.

دمای نگهداری آب گرم در منبع کویل دار

منبع آبگرم کویل دار برای تولید آب گرم در دما بالای 50 درجه تا 70 درجه استفاده می می شود در این
موضوع باید دقت شود در صورت کاهش دمای آب ذخیره به زیر 50 درجه باکتری لژیونا باکتری است که
در دمای بین 25 تا 50 درجه سانتی گراد رشد و زندگی می کند که باعث بیماری هایی مثل سینه پهلو
می گردد رشد
خواهد کرد و دمای آب بهینه در موتورخانه های خانگی ۶۰ الی ۷۰ درجه سانتی گراد
می باشد.
باید دقت نمود دمای نگهداری آب زیر ۵۵ درجه نباشد زیرا در این دما یک نوع باکتری به نام
لژیونا فعالیت و رشد می نماید که برای انسان مضر و سبب بیماری سینه پهلو می گردد.

محل قرار گیری منبع کویل دار در موتورخانه

یکی از اجزای جدا ناپذیر در موتور خانه ها منبع کویلدار می باشد که برای انتقال حرارت به کار می رود اما
در مورد مکان قرار گرفتن منبع قانون خاصی وجود ندارد اما با توجه به محل قرار گیری بویلر مکان قرار گرفتن
منبع نیز مشخص می شود و باید به گونه ای باشد که لوله رفت و برگشت شیب مناسب داشته باشد و
بدون پیچ به منبع کوئل دار برسد. باید محل منبع در دسترس و با فاصله از دیوارها قرار بگیرد تا از مشکلات
بعدی جلوگیری نمایید.

منبع کویل دار چیست و چه کاربردهایی دارد؟

منبع کویل دار یا منبع کویلی یک نوع مبدل حرارتی است که برای تولید و نگهداری آب گرم مصرفی در مقیاس بزرگ استفاده می شود.
این نوع منبع از آب گرم یا بخار خروجی دیگ بخار یا شوفاژ به عنوان منبع حرارت استفاده می کند
و آب شهری را به طور غیر مستقیم و بدون تماس مستقیم با آب گرم یا بخار گرم می کند.
منبع کویلدار از دو جداره فلزی تشکیل شده است که بین آن ها فضای خلاء وجود دارد.
این فضای خلاء باعث می شود که حرارت از جداره خارجی به جداره داخلی منتقل نشود و آب گرم را در دمای مطلوب نگه دارد.

کاربردهای منبع کویل دار

منبع کویل دار در موتورخانه های ساختمان های اداری، تجاری، صنعتی، بیمارستان ها، هتل ها، رستوران ها، استخر ها و … برای تامین آب گرم بهداشتی و صنعتی نصب می شود. این نوع منبع دارای مزایای زیر است:

  • پر بازده: منبع کویلدار با استفاده از آب گرم یا بخار خروجی دیگ بخار یا شوفاژ، آب شهری را با راندمان بالا و در کمترین زمان گرم می کند.
  • پایدار: منبع کویل دار با توجه به جنس و ضخامت ورق و کوئل، مقاوم در برابر فشار، دما، سایش و رسوب است.
  • قابل تنظیم: منبع کوئل دار با نصب تجهیزات فنی مانند شیر اطمینان، شیر فلکه، سنسور دما و … قابل تنظیم و کنترل است.
  • قابل تعمیر: منبع کوئلدار در صورت نشت گیر شدن، قابل تعمیر و جوشکاری است.

انواع منبع کوئل دار

منبع کوئل دار به دو نوع عمودی (ایستاده) و افقی (خوابیده) تقسیم می شود.

مزایا و معایب منبع کویل دار

منبع کویلدار با توجه به نحوه عملکرد و ساختار خود، مزایا و معایبی را دارد که در ادامه به آنها اشاره می کنیم.

مزایای منبع کویل دار

تولید آب گرم به صورت پیوسته:

منبع کویلدار با استفاده از آب گرم یا بخار خروجی دیگ، می تواند آب شهری را به صورت پیوسته و بدون وقفه گرم کند و در مخزن خود نگه دارد.
این باعث می شود که همیشه آب گرم مصرفی در دسترس باشد.

کاهش هزینه های انرژی:

منبع کویل دار با استفاده از حرارت بازیافتی از دیگ، انرژی کمتری را برای گرم کردن آب مصرف می کند. این باعث می شود که هزینه های انرژی و سوخت کاهش یابد.

کاهش رسوب و خوردگی:

منبع کویل دار با توجه به جنس و ضخامت ورق و کوئل، مقاوم در برابر رسوب و خوردگی است.
همچنین با استفاده از سختی گیر، می توان رسوبات آب را کاهش داد و عمر منبع را افزایش داد.

سادگی نصب و نگهداری:

منبع کوئل دار با توجه به ساختار ساده و قابل تعمیر خود، نصب و نگهداری آسانی را دارد.
همچنین با نصب تجهیزات فنی مانند شیر اطمینان، شیر فلکه، سنسور دما و … قابل تنظیم و کنترل است.

معایب منبع کوئلدار

اندازه بزرگ:

منبع کوئل دار با توجه به حجم مخزن و تعداد کوئل، اندازه بزرگ و فضای زیادی را اشغال می کند. این ممکن است در برخی از محل های نصب منبع، محدودیت ایجاد کند.

پمپ سیرکولاتور:

منبع کوئلدار برای گردش آب گرم یا بخار در لوله های کوئل، نیاز به پمپ سیرکولاتور دارد.
این پمپ باید با قدرت و فشار مناسب انتخاب شود تا بتواند حجم آب لازم را در لوله های کوئل جابجا کند.

قطعات جانبی:

منبع کوئل دار برای عملکرد صحیح، نیاز به قطعات جانبی مانند سختی گیر، شیر تخلیه، شیر فلکه، شیر اطمینان، سنسور دما و … دارد.

انواع منبع کویل دار بر اساس شکل کویل

منبع کویل دار را می توان بر اساس شکل کویل در داخل مخزن به دو نوع تقسیم کرد:
حلزونی و U شکل. هر دو نوع کویل از لوله های مسی یا استیل ساخته شده اند و برای تبادل حرارت با آب مخزن استفاده می شوند.
اما تفاوت هایی در نحوه جریان آب گرم یا بخار در لوله ها وجود دارد که در ادامه به آنها می پردازیم.

منبع کویل دار U شکل

در این نوع منبع، کویل از چند لوله مسی به شکل حرف U ساخته شده است. تعداد لوله ها بستگی به ظرفیت حرارتی مورد نظر دارد.

آب گرم یا بخار خروجی از دیگ وارد یک سر لوله U شکل می شود و پس از عبور از قسمت خمیده، از سر دیگر لوله خارج می شود.
سپس وارد لوله بعدی U شکل می شود و همین روند را تکرار می کند.

آب گرم یا بخار در حین عبور از لوله های U شکل، حرارت خود را به آب مخزن منتقل می کند و آب مخزن را گرم می کند.

مزایای منبع کوئل دار U شکل عبارتند از:

کاهش خطر انسداد لوله ها، تغییرات حجم آب گرم یا بخار، و تغییرات فشار در لوله ها. همچنین در صورت خراب شدن یک لوله، سایر لوله ها همچنان قابل استفاده هستند.

معایب منبع کوئل دار U شکل عبارتند از:

نیاز به فضای بزرگتر برای نصب منبع، نصب پمپ سیرکولاتور با قدرت بالاتر برای جابجایی آب گرم یا بخار در لوله ها، و کاهش بازده حرارتی در قسمت خمیده لوله ها.

چگونہ یک منبع کوئل دار را نصب کنیم؟

نصب منبع کوئل دار لزوماً تابع یک سری از قوانین فنی و ایمنی است که باید در زمان نصب موتورخانه رعایت شود. در این بخش به برخی از این قوانین و نکات مهم اشاره می کنیم:

  • محل نصب منبع کوئل دار باید به صورت تراز و مسطح باشد و ظرفیت منبع نصب شده نیز براساس نیاز ساختمان یا صنعت تعیین شود
  • فضای موتورخانه باید به اندازه کافی باز و روشن باشد و حریم منبع کوئلدار را برای عایق کاری و تعمیر و نگهداری آن رعایت کنید
  • فاصله منبع کوئل دار از تجهیزات برقی و الکترونیکی باید به گونه‌ای باشد که در صورت ریزش آب یا بخار از منبع یا شیرآلات متصل به آن، خطر کوتاه شدن برق یا آتش سوزی وجود نداشته باشد.

ادامه مطلب

  • اتصالات لوله های آب گرم یا بخار خروجی از دیگ، پکج، شیرآلات و … به منبع کوئل دار باید با استفاده از مهره ماسوره یا فلنج باشد تا در صورت نیاز به تعویض یا تعمیر منبع، نیاز به بریدن لوله ها و جوشکاری مجدد آن‌ها نباشد
  • برای جلوگیری از بازگشت آب گرم یا بخار به درون دستگاه های تولید حرارت، باید در خط لوله های متصل به منبع کوئلدار، شیر چک (شیر یک طرفه) و تله بخار (برای خط بخار) نصب شود.
  • برای جلوگیری از فشار زائد در خط لوله های خروجی آب گرم، باید در قسمت فوقانی منبع کوئل دار، شیر هواگیر و شیر تخفيف فشار (برای خط بخار) نصب شود برای تخليۀ مخزن و سرويس های دورۀ اى، از وجود شير تخليۀ و سلامت آن اطمينان حاصل نمائيد.
    شير تخليۀ بايد قبل و بعد از پمپ خطى برگشت نصب شود

چگونہ یک منبع کوئل دار را تعمیر و نگهداری کنیم؟

تعمیر و نگهداری منبع کوئل دار به عنوان یک عامل مؤثر در افزایش عمر مفید و راندمان دستگاه است.
در این قسمت به برخی از عملکردهای لازم برای تعمیر و نگهداری مناسب منبع کوئلدار اشاره می کنیم:

بررسى سطح آب در مخزن:

سطح آب در مخزن بايستى هر روز يك بار كنترل شود. در صورت كاهش سطح آب، بايستى علاوۀ جبران كننده سطح آب، عاملى كاستى سطح آب را پيگيرى كرده .

رفع رسوبات منبع کویل دار:

رسوبات منبع کویل دار می تواند عملکرد و عمر مفید آن را کاهش دهد و باعث افزایش مصرف انرژی و هزینه های تعمیر و نگهداری شود.
برای جلوگیری از این مشکل، باید به صورت دوره ای به رسوب زدایی منبع کویل دار بپردازید.
رسوب زدایی منبع کویل دار به دو روش مکانیکی و شیمیایی انجام می شود:

روش مکانیکی:

در این روش، با استفاده از یک پمپ، آب فشار قوی به داخل کویل ها سمت مخالف جریان آب گرم یا بخار فرستاده می شود
تا رسوبات را از لوله ها جدا و خارج کند.
این روش ساده و سریع است، اما نمی تواند تمام رسوبات را برطرف کند و ممکن است باعث آسیب به لوله ها شود.

روش شیمیایی:

در این روش، با استفاده از یک پمپ، یک محلول اسید (معمولاً اسید سولفامیک) به داخل کوئل ها فرستاده می شود
تا با واکنش شیمیایی، رسوبات را حل و خارج کند.
این روش بسیار مؤثر و عمقی است، اما نیاز به حفاظت لوله ها در برابر خوردگی دارد.
برای این منظور، باید قبل و بعد از استفاده از اسید، چندین بار آب شستشو داده و چنانچه لازم باشد، چندین بار چرخانده شود.

نحوه رسوب زدایی منبع کوئل دار

برای انجام رسوب زدایی منبع کوئل دار، باید مراحل زیر را طی کنید:

1- ابتدا منبع کوئلدار را خالى كنيد و كاملاً تخلى كنيد

2- سپس پمپ و لوله های مورد نياز برای فرستادن محلول اسید ى به كويل هاى منبع كويل دار را نصب كنيد

3- پس از آن، با استفاده از پمپ، حجم مناسبى (حدود ۵۰ ليتر) محلول اسیدى (اسید سولفاميك) به كانال هاى كويل هاى منبع كويل دار فرستاده و حدود ۱۵ الى ۳۰ دقيقه در كانال ها نگه داريده تا با عث حل شدن كامل رسوبات شود

ادامه مطلب

4- پس از پایان عمليات حل كردن رسوبات، با استفاده از پمپ، آب شستشو به كانال هاى كويل هاى منبع كويل دار فرستاده و تخلى كاملى آن ها را انجام میشود

5- برای جلوگیری از خوردگى لوله هایى كه با محلول حاملى خورنده در تماس قرار گرفته است، بايستى يك حجم مناسب (حدود ۵۰ ليتر) محلول بازكن (Neutralizer) به كانال هایى كه قطعات خورده شده در آن قرار گرفته است فرستاده و حدود ۱۵ الى ۳۰ دقيقة در كانال ها نگه داريده و بعد بشوید.
